Para cumplir con los diversos requisitos de facturación de EPC, 5GC y IMS, se presenta una arquitectura de carga convergente, que ofrece carga en línea, carga fuera de línea y carga convergente para 4G/5G/IMS.

Carga en línea: se monitorea el saldo de la cuenta del usuario para determinar si está agotado o excede el límite de crédito disponible. En tales casos, el sistema suspende inmediatamente el servicio hasta que se reponga el saldo, momento en el que se puede reanudar el servicio.

Cobro sin conexión: el saldo de la cuenta se actualiza dentro de un rango de tiempo específico y el proceso de cobro no tiene un impacto en tiempo real en el servicio. En cambio, sigue un cronograma fijo (diario/mensual/anual) para la liquidación. Si no se realiza una renovación, el servicio se suspende en la fecha de liquidación.

Con la evolución de las distintas opciones de SA/NSA, las diferentes arquitecturas de cobro se han transformado desde el cobro sin conexión y el cobro en línea tradicionales a un sistema de cobro convergente. Un sistema de cobro convergente combina el cobro en línea y fuera de línea de la red central 4G/5G, lo que proporciona una implementación centralizada y una interfaz de servicio unificada para administrar facturas detalladas, incluidos registros de llamadas, mensajes y servicios de valor agregado.

Al utilizar una arquitectura de cobro convergente, es posible medir y administrar de manera integral la utilización de los recursos del usuario, personalizar las estrategias de facturación y proporcionar facturas detalladas completas.

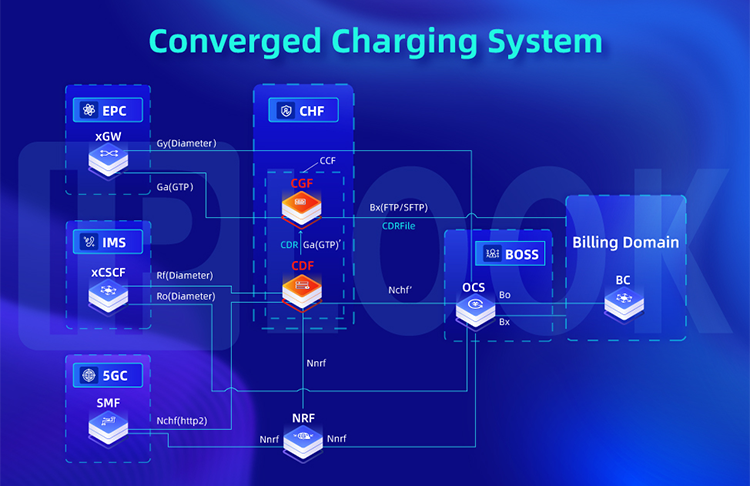

Como se muestra en el diagrama, el CHF implementa la CDF (función de datos de cobro) y la CGF (puerta de enlace de cobro). Funcionalidades de la función) internamente. El CDF se conecta con IMS a través de la interfaz Rf, lo que permite la carga fuera de línea. También se conecta con 5GC a través de la interfaz Nchf, lo que permite la carga convergente y los servicios de carga fuera de línea. Para la carga fuera de línea, el CDF admite el inicio, la actualización y el cierre de CDR (registros de datos de carga) basados en mensajes de interfaz Rf/Nchf.

Para la carga en línea, el CDF admite el reenvío de mensajes de interfaz Nchf al OCS (sistema de carga en línea) a través de la interfaz Nchf'/Gy, procesando la respuesta de facturación del OCS y reenviándola al punto final de solicitud de facturación. Después de generar CDR, el CDF los envía al CGF para su posterior procesamiento a través de interfaces internas.

El CGF se conecta con el EPC a través de la interfaz Ga para recibir datos CDR fuera de línea generados por el EPC. Además, el CGF se conecta con el CDF a través de interfaces internas para recibir datos CDR generados por el CDF. El CGF tiene funcionalidades para analizar y validar datos CDR, de acuerdo con 3GPP TS 32.297, para clasificar y ensamblar archivos CDR. El CGF envía los archivos CDF a BD (dominio de facturación) a través de la interfaz Bi. Además, el CGF debe admitir solicitudes iniciadas por BD para obtener archivos CDR.

La arquitectura de facturación convergente admite la conversión de la información de facturación recibida en registros de facturación, que se pueden almacenar localmente o reenviar en tiempo real al sistema de facturación. También es compatible con interfaces orientadas a servicios y no orientadas a servicios para satisfacer diversos requisitos de facturación.
